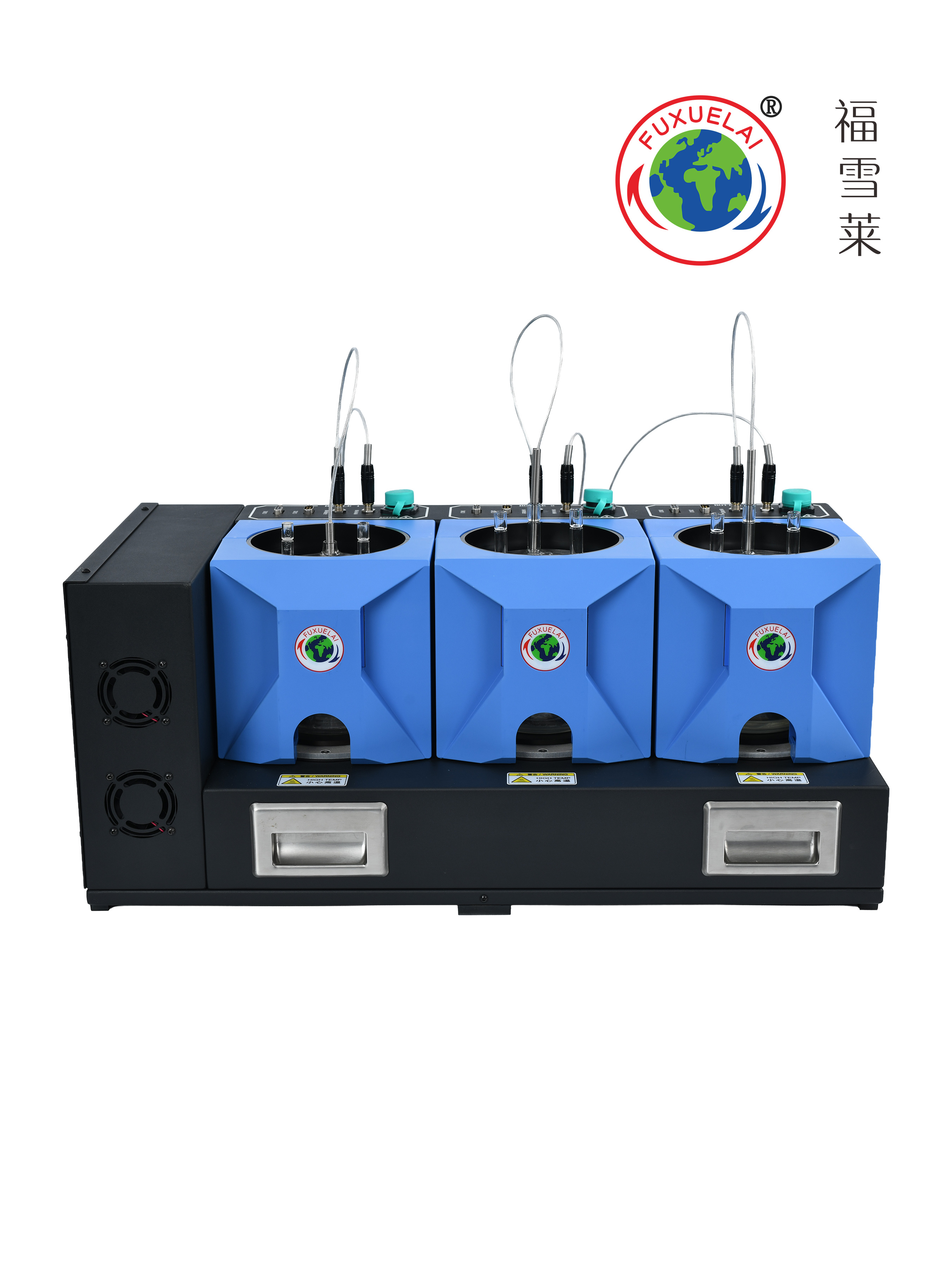

FLS-2000A-JW3-L
湿氧恒温槽
尊敬的用户：
为了方便您使用，请仔细阅读本手册，并按手册要求进行操作。
由于产品的改进和换代，您所使用的设备可能与手册中介绍不完全一致，谨此致歉。
注意
在使用设备之前，请详细阅读使用手册，并特别注意其中注意事项的内容。
只有在使用、维护过程中严格遵照制造商的建议，才能使设备的性能达到设计的水准。
严禁非专业人员在设备正常使用时非法进行各类操作。
除非另有约定，本文档仅作为使用指导，所有陈述、信息和建议不构成任何明示或暗示的担保。
目录
一、设备简介
1.1 结构图
1.2 二次配 1
1.3 功能 1
1.4 工作原理 1
1.5 使用环境 1
1.6 技术参数 2
二、设备操作 3
2.1 状态指示灯及断路器 3
2.2 恒温操作 3
2.3 通讯及热偶接口 4
三、故障报警 5
四、注意事项 6
4.1 开机 6
4.2 停机 6
4.3 使用中 6
五、日常巡检与检修保养 7
5.1 日常巡检 7
5.2 保养与检修 7
六、应急处理 7
一、设备简介

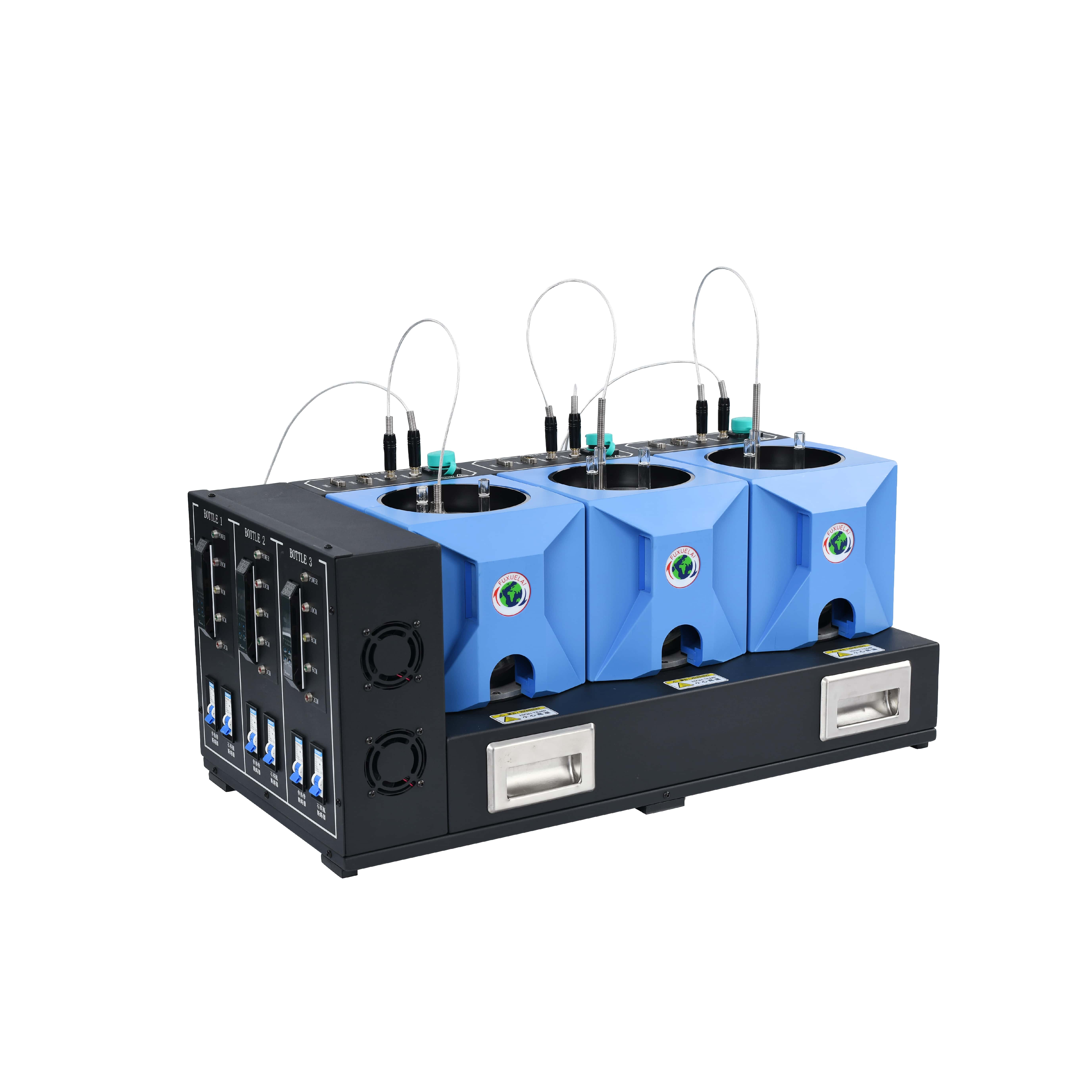

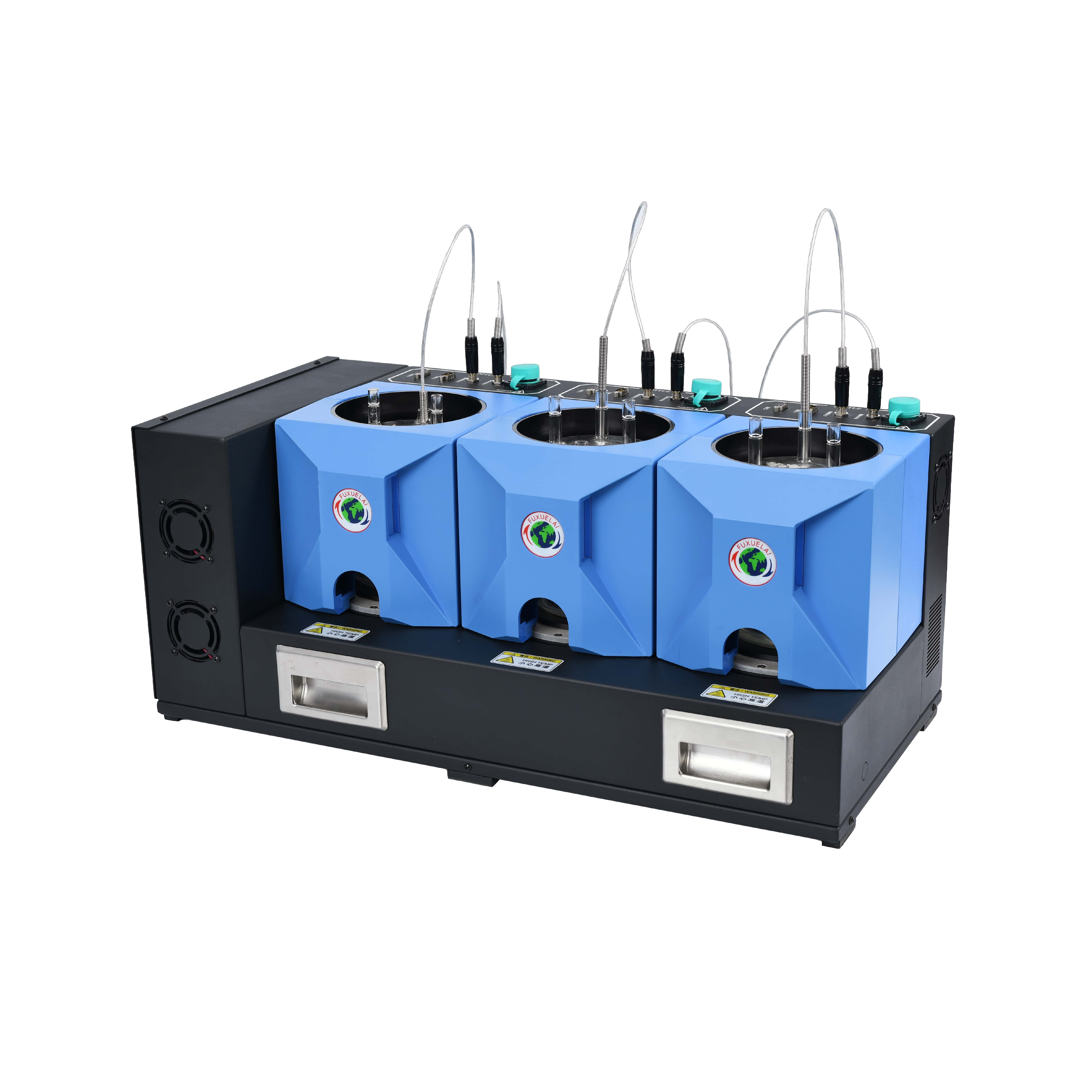

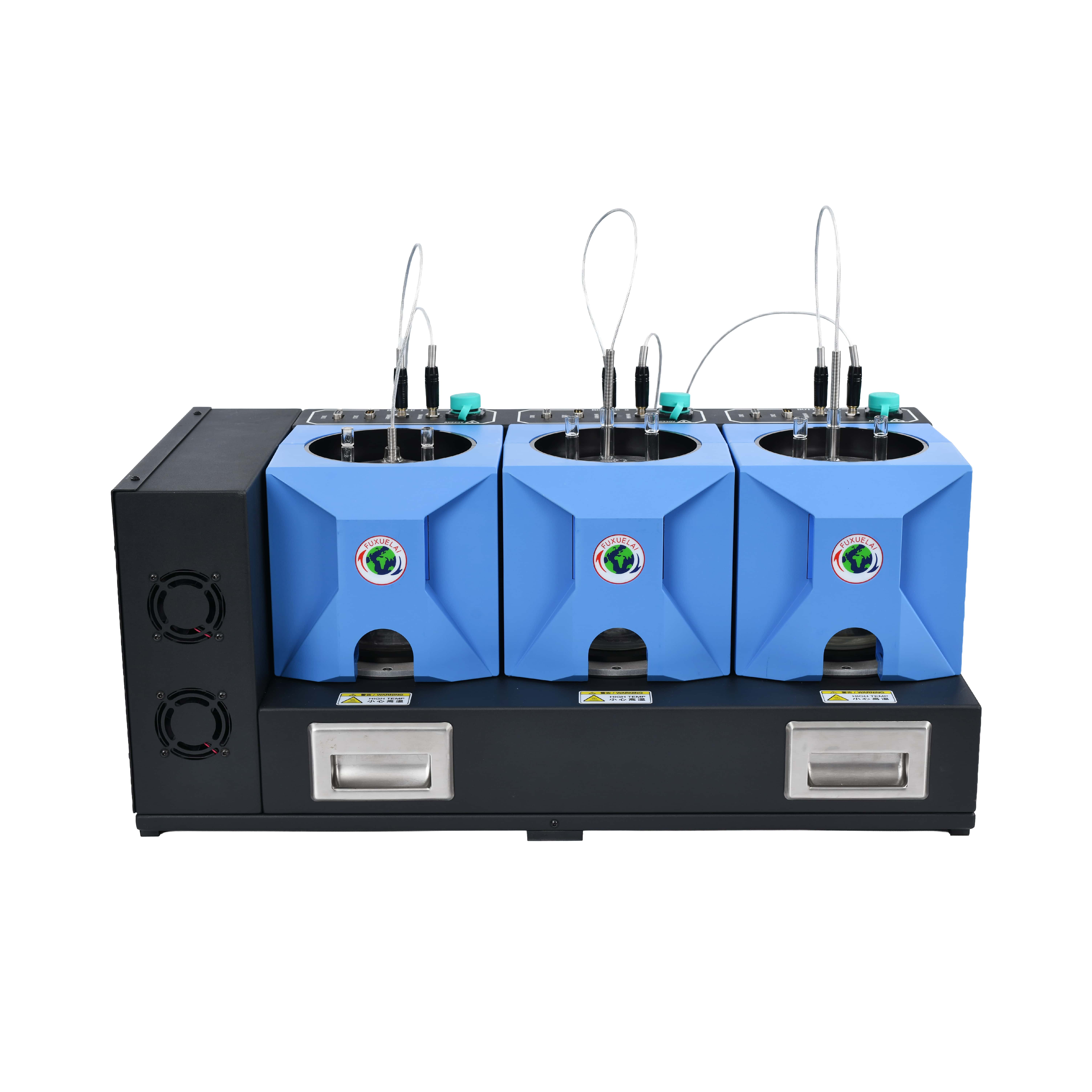

1.1 结构图
1.2 二次配
Ø 设备电源： 交流220V、50Hz、约1.5KW。
1.3 功能
Ø 对瓶内液体高精度恒温。
1.4 工作原理
Ø 通过温控器PID控制恒定温度。
1.5 使用环境
Ø 地面平整，通风良好。
Ø 周围无强烈振动。
Ø 周围无强电磁场影响。
Ø 周围无易燃、易爆、腐蚀性物质和粉尘。
Ø 周围留有足够的使用及维护空间。
Ø 环境温度：10℃～45℃。
Ø 环境湿度：≤80%RH。
1.6 技术参数
尺寸 重量 | 外形 | 700（长）*350（宽）*320（高） |
源瓶冷阱 | φ142*160（高） |
重量 | 约29kg |
材质 | 外壳 | A3钢板+烤漆 |
保温壳 | ABS工程材料与优质保温棉 |
电源 | 设备电源 | AC220V±10% 、50Hz |
预装总功率 | 约1.5kW |
恒温 | 温度采集 | 铂电阻（PT100） |
控温范围 | 常温 -- 90℃ |
控温精度 | ±0.5℃（静态） |
温度波动度 | ≤0.5℃ |
控温方式 | PID控制 |
加热方式 | PTC加热器 |
二、设备操作
2.1 状态指示灯及断路器
Ø 电源指示灯： 电源开启时常亮；
Ø 报警指示灯:：温度偏差2℃报警时常亮；
Ø 高液位指示灯:：液位过高时常亮；
Ø 低液位指示灯：液位过低时常亮；
Ø 排水指示灯：排水时常亮；
Ø 断路器：加热过载或短路时跳闸，负载不能≥断路器过载电流。
2.2 恒温操作
Ø 如有报警先检查并处理；
Ø PV显示区：显示当前温度；
Ø SV显示区：点按温控器的“◀”键移位至相应位置，点按“▲▼”键设定温度；
Ø 紧急情况关闭电源。
2.3通讯及热偶接口
Ø 伴热带电源接口“AC 220V”：
Ø 伴热带热偶接口：与伴热带热偶探头连接；
Ø 石英瓶热偶接口：与石英瓶热偶探头连接；
Ø 信号输出点接口（COM2公头）：
引脚 | 定义 | 说明 |
1 | 信号COM | 所有信号为无源开关常闭点输出， 最大载流量1A，不可接大电流以免烧坏设备 |
2 | 8CM信号 |
3 | 2CM信号 |
4 | 10CM信号 |
5 | 报警信号 |
6 | 电源信号 |
7 | 漏水信号 |
8 | 排水指示灯 | 需要机台无源开关点控制 |
9 | 排水指示灯 |
Ø 温度通讯接口（COM1母头）：
引脚 | 定义 | 说明 |
1 | RS-485+ | Modbus RTU协议 PV:2000H SV:0000H |
2 | RS-485- |
3 | 空 |
|
4 | 空 |
|
5 | 空 |
|
6 | 空 |
|
7 | 空 |
|
8 | 空 |
|
9 | 空 |
|
三、故障报警
序号 | 报警内容 | 故障原因分析 | 故障处理 |
1 | 断 路 器 | 石英瓶断路器跳闸 | 接线不良、线路过载、线路短路、PTC加热器故障等 | 请检查具体原因并做相应处理， 如需要请更换相应部件 |
2 | 伴热带断路器跳闸 | 接线不良、线路过载、线路短路、PTC加热器故障等 |
3 | 报警指示灯 | 温度偏差2℃故障 |
4 | 高液位指示灯 | 液位过高、传感器故障 |
5 | 低液位指示灯 | 液位过低、传感器故障 |
提示：遇到无法解决的问题时请联系设备厂家！
四、 注意事项
4.1 开机
Ø 非专业人员，不得操作设备电气部分。
Ø 上电开机前应该检查设备是否具备条件。
Ø 第一次上电，先检查电源接线、电压是否正常，否则可能造成设备严重损坏。
Ø 除了可操作的部位，其它地方不可触碰，避免触电或其它危险。
4.2 停机
Ø 非专业人员，不得操作设备电气部分。
Ø 长时间停机应该关掉电源。
Ø 关电后不能立即上电，请稍等几分钟。
4.3 使用中
Ø 人员未经培训，不得操作设备。
Ø 严格按照培训规范操作设备。
Ø 设备严禁撞击损坏等。
Ø 恒温参数应根据实际需要设置。
Ø 长期打开保温盖，容易造成温度流失。
Ø 如放置了危险液体不能随意打开保温盖。
Ø 发现设备有故障或安全隐患时要及时停机处理，不能带安全隐患使用
五、日常巡检与检修保养
5.1 日常巡检
Ø 查看设备运行状况，如有故障及时处理。
Ø 查看设备是否正常。
5.2 保养与检修
Ø 设备正常使用时检修周期为每年一次，检修内容包括设备内所有电气部件（检查、清洁、维修、更换）。
六、应急处理
Ø 如设备内放置的危险物品破裂,要做好防护措施, 及时疏散现场人员。
Ø 停止设备运行。
Ø 关闭设备电源。
Ø 及时把泄漏的危险品收集清理干净并转移妥善处理。
Ø 修复现场、更换部件等。
广东福雪莱电气有限公司
Guangdong Fuxuelai Electric Co., Ltd
东莞市虎门镇沙角社区鸿兴路6号
No 6 of HongXing Road Shajiao community Humen town （Dongguan）city-Guangdong province
Website：www.dgfxl.com
E-mail：fuxuelai@163.com
TEL：0769-82883781
QQ：729176056
TEL：13682302959（黄先生）
