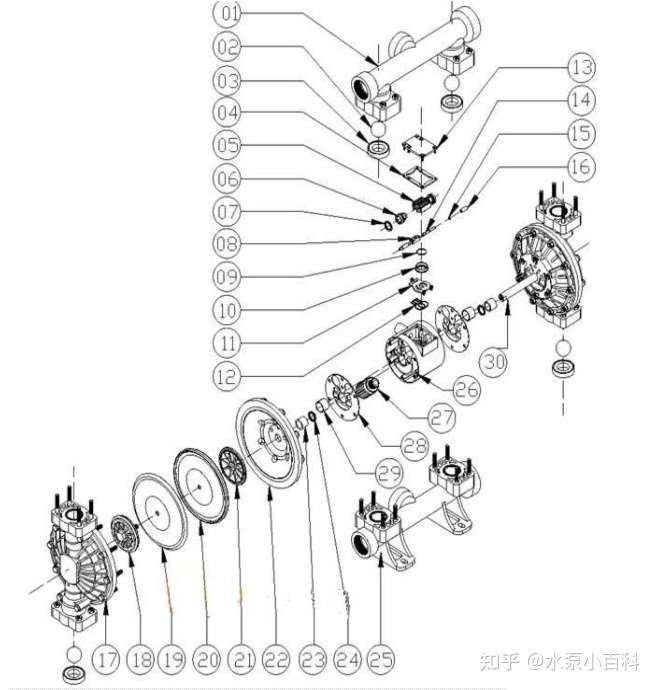

从中可以看出隔膜泵的内部结构是由许多配件构成的。气动隔膜泵的内部结构配件有01.出料口（上盖）02.球阀03.球座04.气阀盖垫片05.大滑块铝件06.活塞07.V型圈08.小滑块09.大滑块O型圈10.引导块11.引导块垫片12.引导块垫片13.气阀室盖14.助动杆15.助动杆O型圈16.助动杆套17.立柱18.外夹板19.四氟膜片20.聚焦膜片21.内夹板22.隔排23.连杆轴套24.V型圈25.进料口（下盖）26.气阀室27.消音器28.气阀室垫片29.活塞套30.连杆轴等构成。

　　隔膜泵内部结构图

　　只有详细了解隔膜泵内部结构图才能及时处理隔膜泵运行时所发生的故障，对于维护气动隔膜泵的平稳运行有着非常重要的意义。隔膜泵体积小重量轻，大部分采用不锈钢、铝合金、工程塑料、铸铁等材质为主体部件。可以根据现场工况选择不同材质特性的膜片。

　　电动隔膜泵内部构造图可以通过我们站内产品详情页进行了解，操作者需要明确的是，不同隔膜泵厂家生产的隔膜泵除了在外观和性能参数上有所不同之外，由于制造工艺略有差异，所以在内部结构上也会有所区别。以气动隔膜泵为例，气动泵的组成部件分别是进气口、配气阀、配气阀体、球阀、球座、隔膜、连杆、连杆铜套、中间支架、泵进口、排气口等构成。

　　通过隔膜泵内部结构图可以更直观的了解隔膜泵有哪些组成部件，也可以更直观的了解内部的的工作原理。总的来说隔膜泵是通过压缩空气来改变膜片运动，利用变化液体腔的压力来实现介质移动，详细的工作原理可以阅读站内气动隔膜泵的工作原理进行了解。

　　只有了解隔膜泵内部结构图才可以知道隔膜泵的工作原理，对于用能企业来说只有隔膜泵出现故障后，需要根据隔膜泵结构图来进行分析故障点出现在哪里，故障是什么原因导致的，只有这样才能保证平稳运行。

　　隔膜泵由于独特的工作特性用途也较为广泛，可以和螺杆泵的介质适应性相媲美，可以和屏蔽泵的介质隔绝能力比肩，隔膜泵的使用液较为方便，不需要润滑就能自吸与空转。通过隔膜泵的内部结构图可以清楚地看到，隔膜泵的内部结构并不复杂，和其他相比易损件也会比较少，这会使隔膜泵在安装与维修中比其他容易的多，也不会像其他类型的那样由于叶片。齿轮、活塞、转子等零部件的磨损而出现性能下降的问题。

　　以上就是隔膜泵内部结构图的简单讲解，相信广大用户对于隔膜泵的结构和工作原理有了一定的认知，也大致了解了气动泵工作原理及构造，假如您想要了解更多的隔膜泵产品细节适宜，可以直接咨询我们的站内客服。
